Смонтировать компонент типоразмера 0402 или найти микротрещину в паяном соединении «на глаз» невозможно: человеческий глаз перестаёт уверенно различать детали примерно на десятой доле миллиметра. Электроника при этом продолжает уменьшаться, и разрыв между тем, что нужно увидеть, и тем, что видно, только растёт.
Инструмент, закрывающий этот разрыв, обычно называют микроскопом для пайки. Формально это не отдельный класс приборов, а стереомикроскоп или цифровой микроскоп, подобранный под конкретный сценарий: работать руками под объективом, а не рассматривать неподвижный препарат.
Что называют микроскопом для пайки
Под микроскопом для пайки понимают прибор, который позволяет монтировать, демонтировать и контролировать компоненты, не отрывая взгляда от рабочей зоны и сохраняя возможность действовать в ней инструментом. Это отличает его от привычного школьного или лабораторного биологического микроскопа сразу по нескольким признакам.
- Стереоскопическая схема. Два независимых оптических канала формируют картинку для левого и правого глаза раздельно. Мозг собирает их в объёмное изображение, и оператор видит высоту припойной галтели, а не плоское пятно.
- Прямое изображение. Биологический микроскоп переворачивает картинку: препарат уходит влево, когда стекло двигают вправо. Паять в таком режиме невозможно. Стереомикроскоп даёт неперевёрнутое изображение, и движение пинцета совпадает с тем, что видно в окулярах.
- Большое рабочее расстояние. Между объективом и платой остаётся зазор, достаточный для жала паяльника, пинцета, сопла фена и кисти с флюсом.
- Умеренное увеличение. Рабочий диапазон обычно лежит в пределах 7х–50х, и это не недостаток: чем выше кратность, тем уже поле зрения и меньше глубина резкости.
- Плавный зум. Трансфокатор меняет масштаб, не заставляя терять точку интереса и переставлять оптику.
Иными словами, «микроскоп для пайки» — это функциональное название, а не отдельная оптическая схема. В категорию попадают и классические оптические стереомикроскопы, и цифровые модели, где вместо окуляров стоит камера, а изображение выводится на монитор.
Устройство прибора и его основные функции
Если разобрать типовой прибор, набор узлов окажется примерно одинаковым независимо от цены.
- Оптическая голова с трансфокатором. Сердце прибора: объектив с плавно меняющимся увеличением. Диапазон вроде 7х–50х указывают «без дополнительных объективов и линз» — это базовая, честная цифра.
- Окуляры. Обычно 10х, реже 20х. Их кратность перемножается с кратностью трансфокатора.
- Линзы Барлоу. Насадка на объектив, меняющая одновременно увеличение и рабочее расстояние. Ставится, когда нужно либо больше места под инструмент, либо больше кратности.
- Штатив. Определяет, что вообще поместится под объектив. Простая вертикальная стойка дешевле; кронштейн-штанга даёт вылет, и под объектив заезжает крупная плата целиком. Расстояние от штанги до оптической оси — параметр, который стоит смотреть до покупки.
- Подсветка. Чаще всего кольцевая светодиодная: она охватывает объектив по окружности и не даёт теней от жала и пинцета. На бликующих поверхностях — залуженных площадках, корпусах BGA — управление светом решает больше, чем лишние десять крат увеличения.
- Тринокулярный порт и камера. Третий оптический канал, куда ставится камера с выходом HDMI или USB, а изображение идёт на монитор.

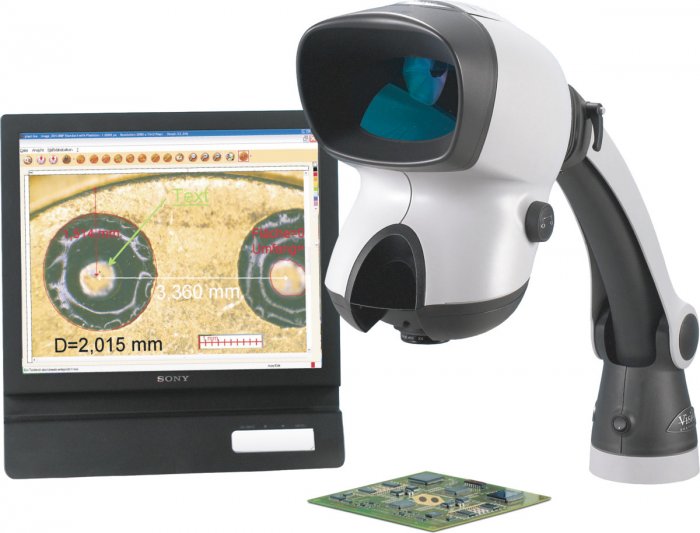

Отсюда естественное деление на два класса. Оптические стереомикроскопы — бинокулярные или тринокулярные, с окулярами; глаз работает напрямую с оптикой, задержки нет по определению. Цифровые, или электронные, микроскопы окуляров не имеют, оператор смотрит на экран. Здесь критична задержка видео: если картинка отстаёт от движения руки, работать некомфортно, поэтому в описаниях таких моделей отдельно оговаривают плавность и скорость передачи движения. Зато монитор снимает нагрузку с шеи и позволяет показать процесс сразу нескольким людям.
Подобрать прибор под задачу — от бюджетного бинокулярного стереомикроскопа до цифровой модели с выводом на большой экран — можно в компании «Арстек»: в её каталоге собраны микроскопы для пайки и ремонта, а рядом — оптика Olympus, Leica, Nikon и Zeiss для лабораторных и промышленных задач.
Где он применяется: электроника и ремонт
Основная территория такого прибора — монтаж и ремонт электроники.
- Монтаж и демонтаж SMD. Компоненты типоразмеров 0402 и 0201, микросхемы в корпусах QFN и BGA: установка выводов по площадкам без микроскопа превращается в лотерею.
- Поиск микротрещин. Трещина в паяном соединении или в галтели — типовая причина «плавающего» дефекта, который не ловится тестером.
- Контроль качества пайки. Смачивание площадки, форма галтели, шарики припоя, остатки флюса, приподнятый вывод — всё это различимо только при увеличении.
- Ремонт плат и мобильных телефонов. Восстановление дорожек, установка перемычек, работа с разъёмами.
- Инспекция печатных плат. Входной и выходной контроль в полупроводниковой и электронной промышленности.
За пределами электроники прибор востребован там, где важны объём и рабочее расстояние: у ювелиров и геммологов — при закрепке камней, оценке изделий и гравировальных работах; в текстильной инспекции; в сельском хозяйстве — при отборе семян; в анатомии и биологии — при препарировании; в учебных мастерских — как инструмент промышленной инспекции для студентов.
Именно поэтому один и тот же прибор нередко продаётся и как микроскоп для пайки, и как микроскоп для ювелира: меняется не оптическая схема, а оснастка, подсветка и штатив.
Что даёт работа под микроскопом
Выгоды от перехода на микроскоп проявляются в трёх плоскостях.
Качество и повторяемость. Оператор видит дефект до того, как плата уйдёт дальше по маршруту. Объёмная картинка позволяет оценивать не только наличие припоя, но и его форму, а именно форма галтели говорит о том, смочилась ли площадка. Доля скрытого брака падает, а вместе с ней — количество возвратов.
Скорость и утомляемость. Работа с увеличением идёт быстрее, чем без него, потому что исчезают переделки. При этом правильно выставленный микроскоп разгружает зрение: оператор не сводит глаза и не наклоняется к плате. Угол наклона окуляров и высоту штатива подбирают под рост — если этим пренебречь, выигрыш съедается болью в шее и плечах.
Обучение и документирование. Тринокулярный порт с камерой превращает индивидуальную операцию в общую: наставник показывает приём на мониторе, а не пересаживает ученика к окулярам. Снимок дефекта прикладывается к акту, видеозапись — к рекламации.
- объёмное восприятие вместо плоской картинки лупы;
- руки остаются свободными — в отличие от налобной лупы или ручного увеличителя;
- увеличение меняется плавно, без перестановки оптики;
- изображение можно вывести на экран, записать и передать коллеге.
Стоит держать в голове и ограничения. Чем выше кратность, тем меньше глубина резкости и уже поле зрения, поэтому «максимальное увеличение» само по себе плохой критерий выбора. Для монтажа обычно хватает 7х–20х, а верхняя часть диапазона нужна для инспекции. Рабочее расстояние и вылет штанги важнее лишних крат: если под объектив не помещается плата или не входит паяльник, характеристики оптики уже не имеют значения.
